こんにちは！設計くんです！
今回はIAI（アイエーアイ）の「ロボシリンダ」について解説していこうと思います！
ロボシリンダはFA設備でよく使用される電動アクチュエータですが、
「ロボシリンダって何？」
「どうやって選定するの？」
「中はどうなっているの？」
と疑問に思う方も多いのではないでしょうか。
そこで！今回はロボシリンダについて3部構成で分かりやすく解説していこうと思います！
分解前の外観

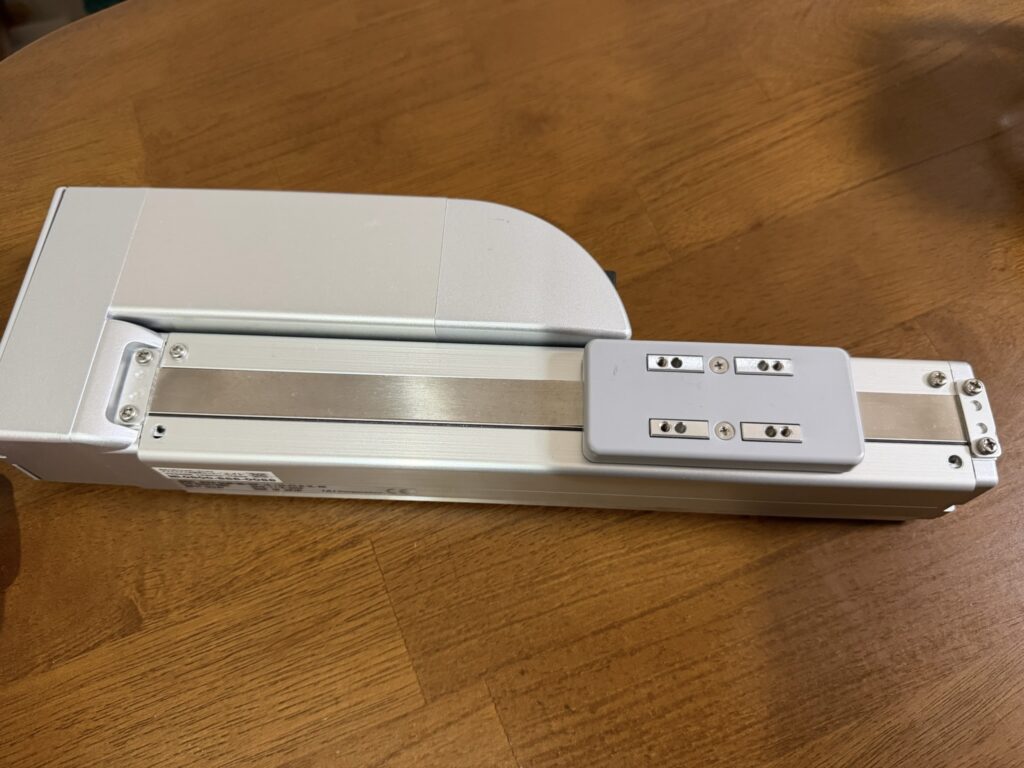

今回使用するロボシリンダはこちらです！
今回購入したロボシリンダーの型式は「RCP6-SA4R-WA-35P-16-150-P5-N-MLNM」です！

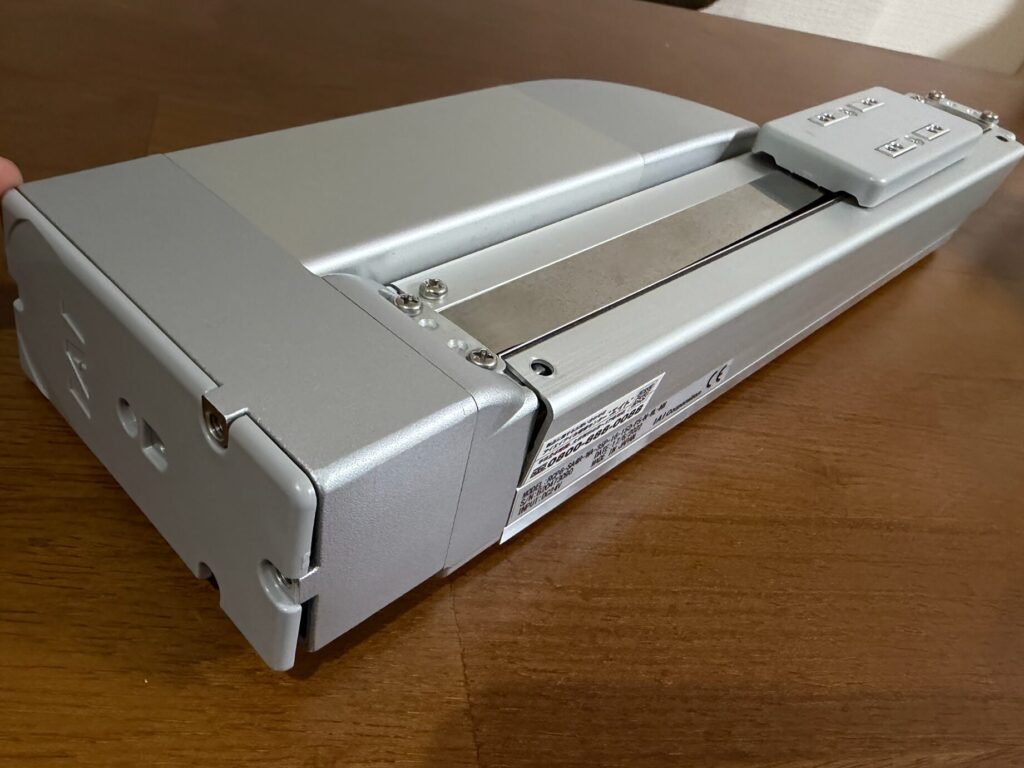

モーター折り返しオプションが付いているので、走行部分の横側にモーターがあります。
通常仕様では、走行部分の上側に付いています。
早速分解！（カバー取り外し）
それでは！実際にロボシリンダーのカバーを外してみましょう！🪛
カバーを外すと、モータの回転を直動運動へ変換するための部品が確認できます。
まずは全体の構造を見てみましょう！

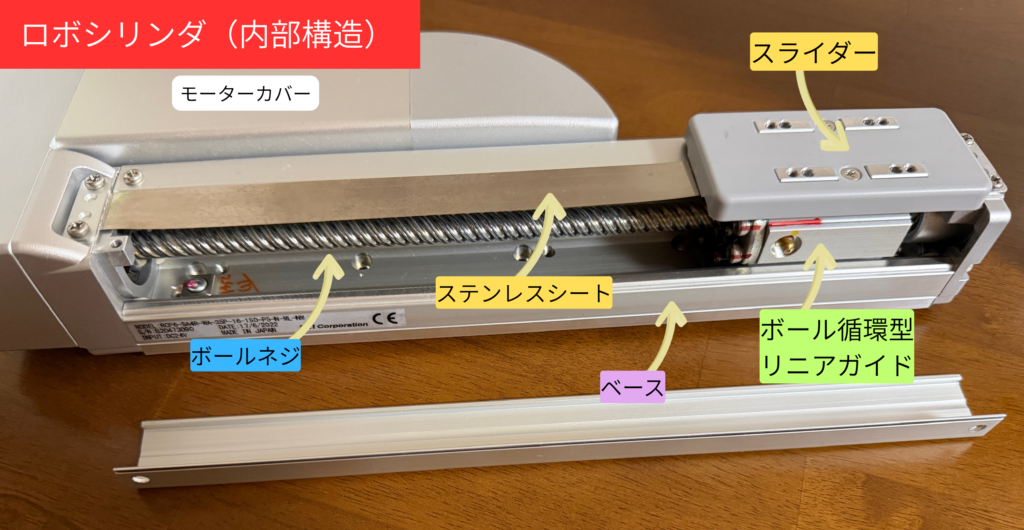

実際にカバーを外してみると、ボールネジやリニアガイドなど、ロボシリンダを動かす重要な部品が確認できます。
ボールネジについて簡単にまとめてみました。
ボールネジとは？
ボールネジは、モーターの回転運動を直線運動に変換するための重要な部品です。
ボールネジは主に「ネジ軸」「ナット」「ボール」の3つで構成されています。
- ネジ軸：モーターと一緒に回転する部品
- ナット：ボールが転がることで前後に移動する部品
- ボール：ネジ軸とナットの間を転がり、摩擦を少なくしながら動力を伝える部品
「でも、どうして回るだけで前に進むの？」と思いますよね。
実は、ネジ山はまっすぐではなく、らせん状（斜め）に作られています。

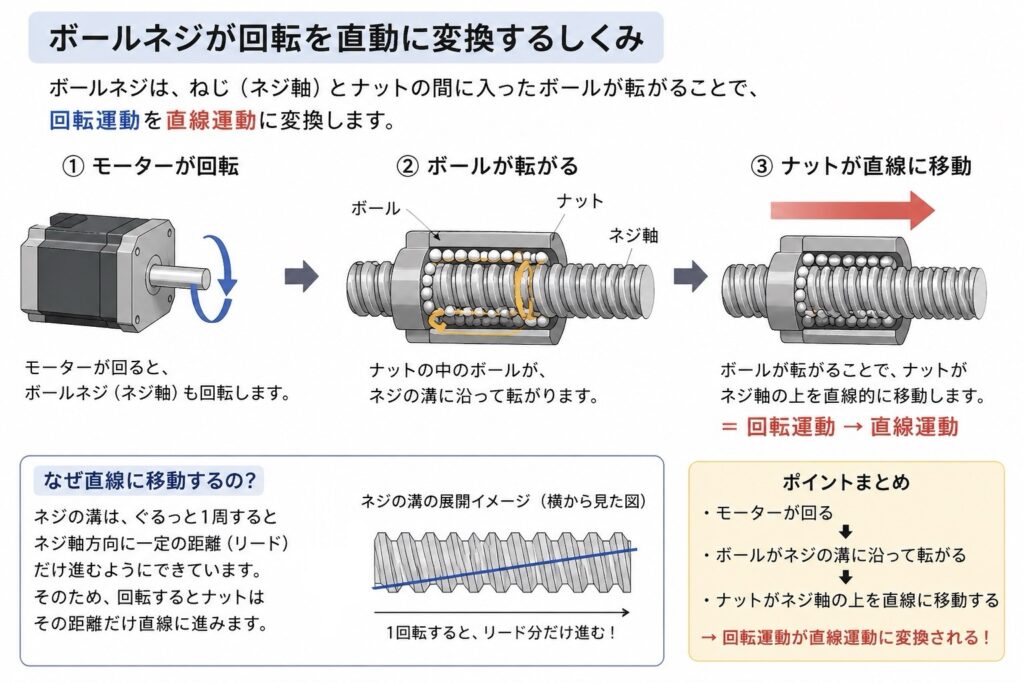

そのため、ボールが溝に沿って転がることで、ナットは自然と軸方向へ移動していきます。図でも見てみましょう！
リードについて簡単に説明！
リードとは、ボールネジが1回転したときにナットが進む距離のことです。
ロボシリンダではリードを変えることで速度や推力（押す力）が変わります。
📌 リードが大きいと…
・速度が速い ・推力は小さくなる
📌 リードが小さいと…
・速度が遅い ・推力が大きい ・高精度な位置決めができる
・モーメント負荷に強い
用途に応じて最適なリードを選定することが重要です！
さらに分解！

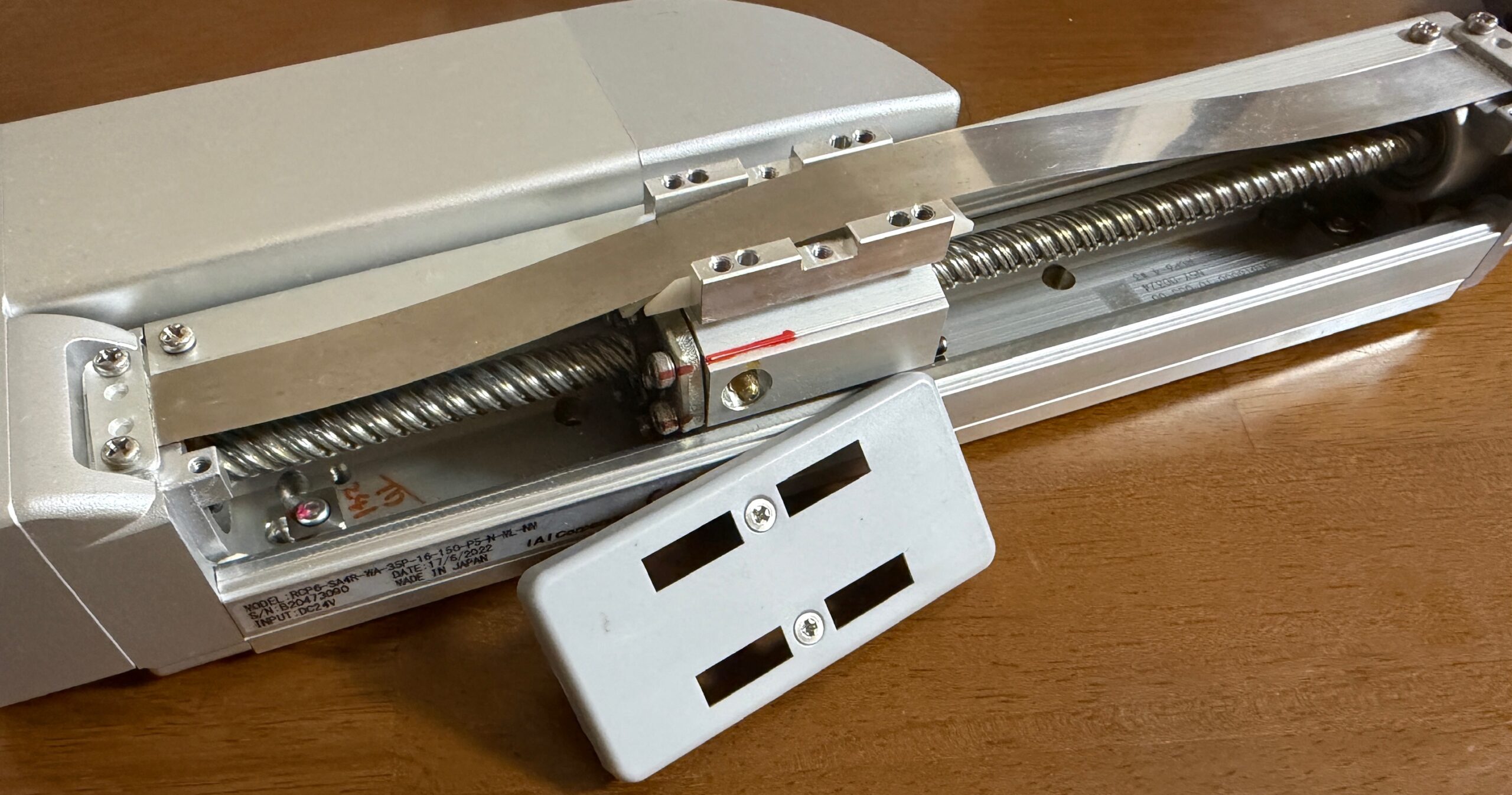

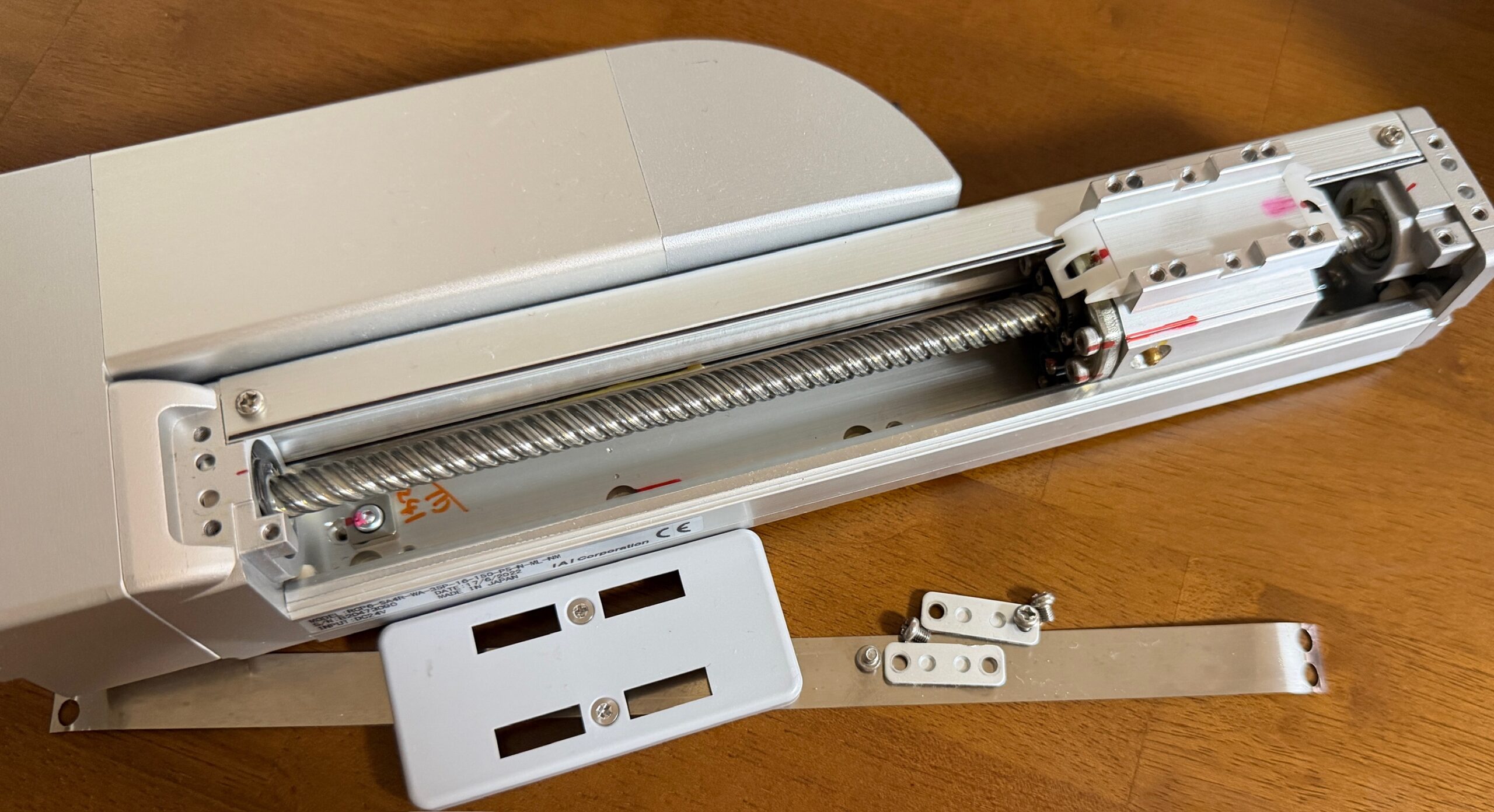

スライダーカバーとステンレスシートを取り外してみました。
左の写真を見ると、スライダーカバーはステンレスシートを押さえる役割をしていることがわかります。
また、右の写真を見ると、ステンレスシートは内部へのゴミや切粉の侵入を防ぐ保護カバーになっています。実際に分解してみると各部品の用途がよくわかりますね！👀
モーターカバー取り外し
次はモーターカバーを取り外してみました。

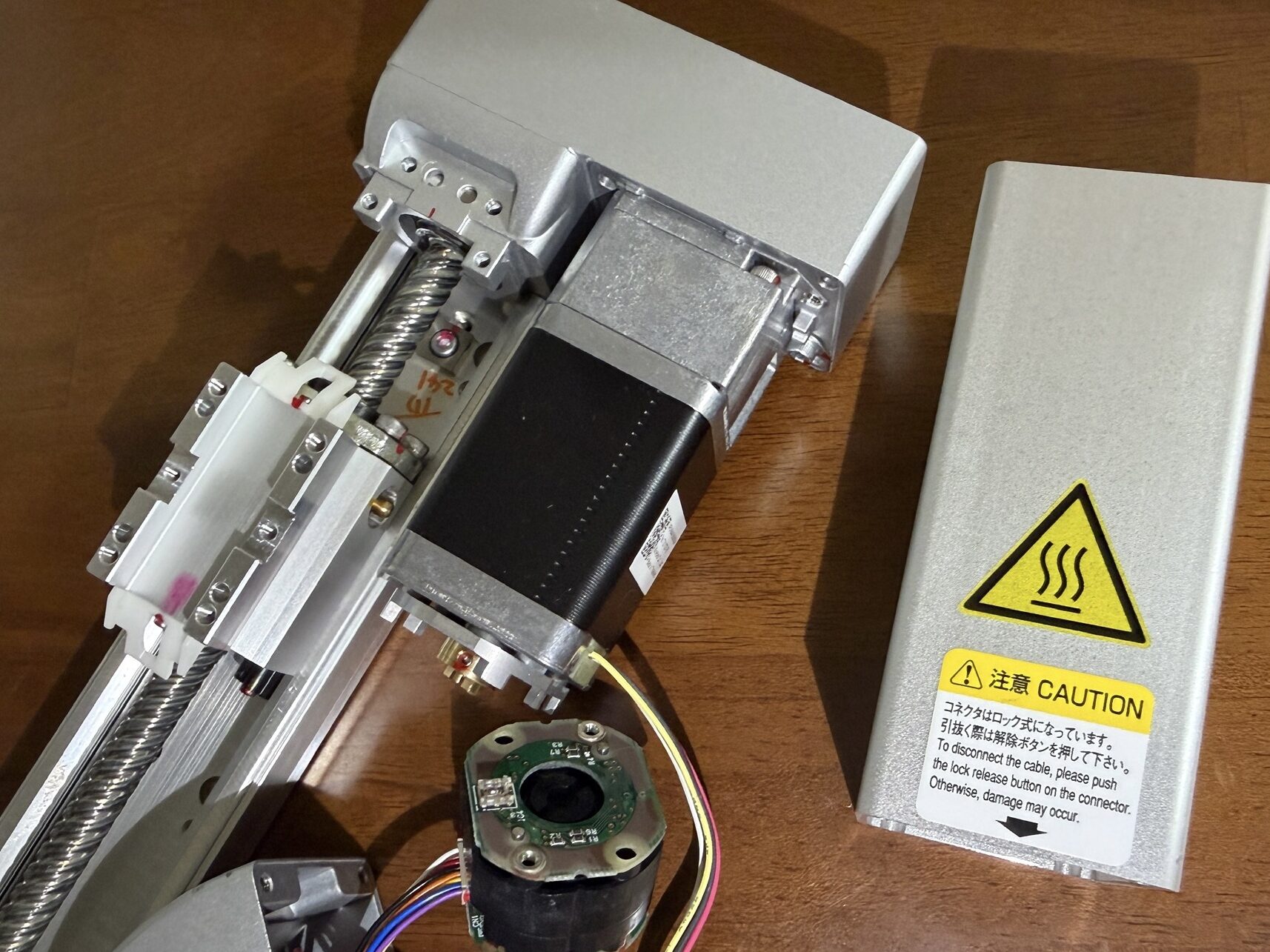

カバーを取り外してみると、モーター、エンコーダーが出てきました。
普段は設計ばかりで、実物をここまで分解して見る機会はほとんどありません
設計者としては、こういう内部構造を見るとワクワクしますね！🤓
エンコーダーとは？
エンコーダーは、モーターがどれだけ回転したかや、どの位置にいるかを検出する部品です。
ロボシリンダでは、この情報をコントローラへ送ることで、高精度な位置決めを実現しています。
例えば、
- 「100mm動かす」
- 「0.01mm単位で止める」
といった動作ができるのは、エンコーダーがモーターの回転量を常に監視しているからです。
どういう仕組みでエンコーダーが位置を検知しているのか
簡単に説明すると、
1. モーターが回転する

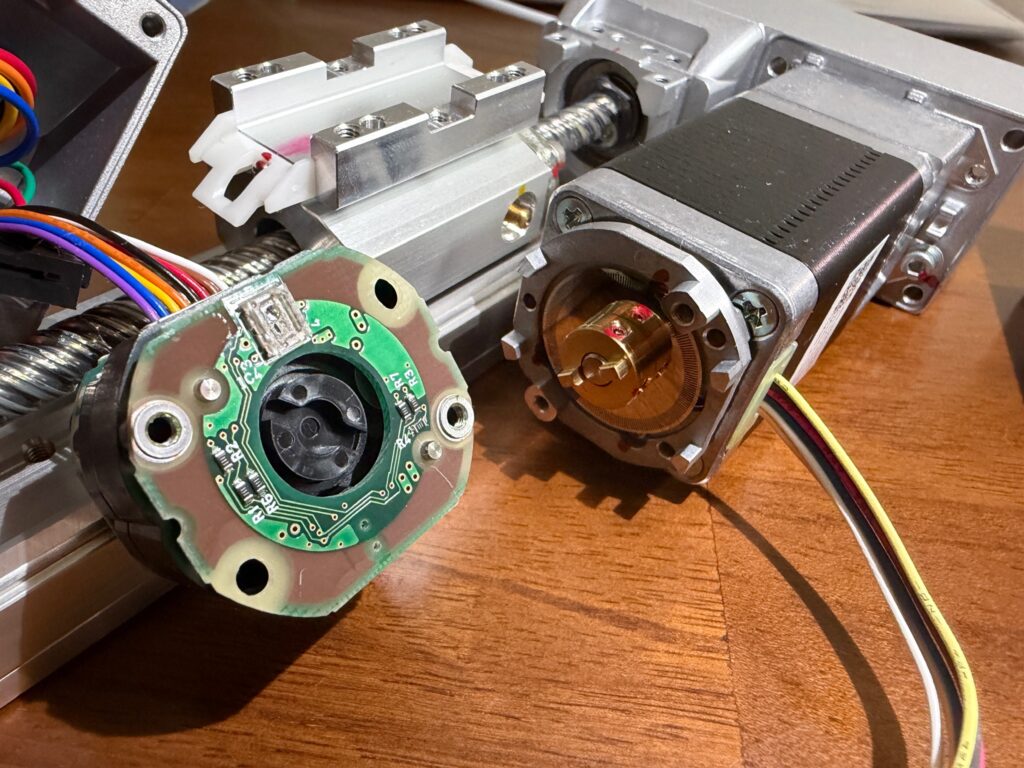

2. モータの下側に付いている金色の円盤も一緒に回転する（一つ上の写真参照）
3. 金色の円盤と連動して、永久磁石が付いたギアも回転する

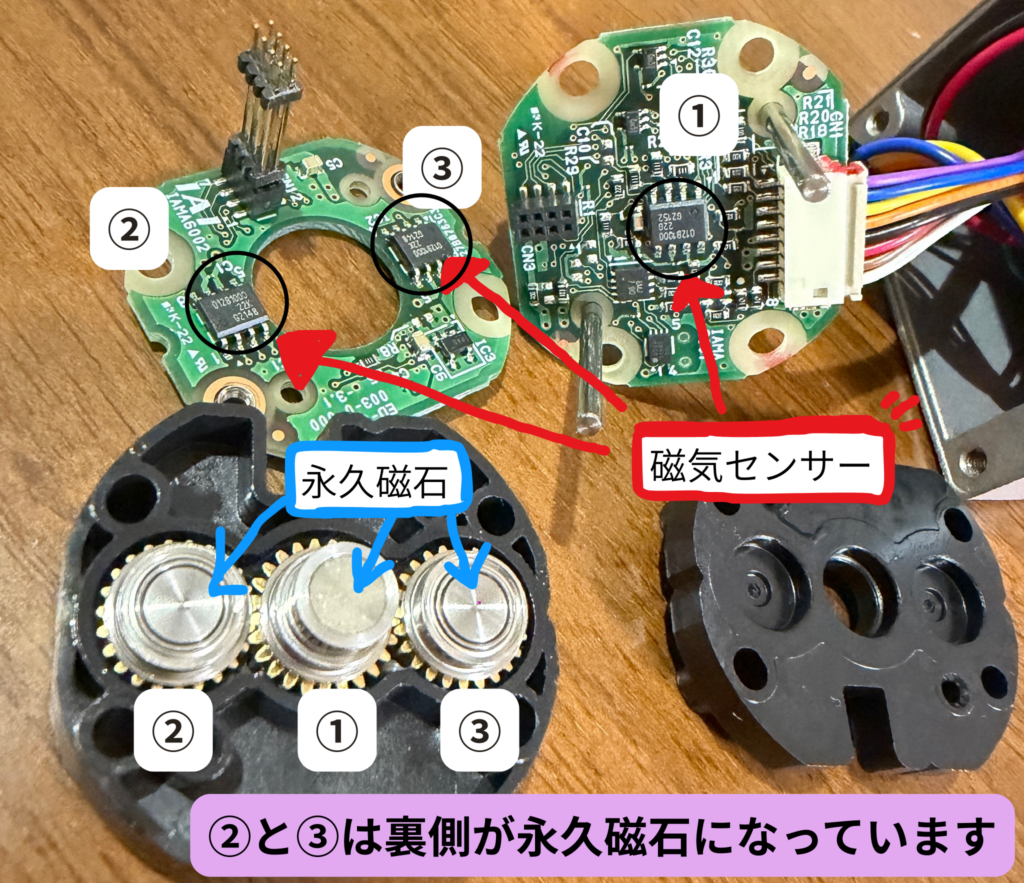

4. エンコーダー基板上の磁気センサが、永久磁石の回転を検出する
5. 検出した回転量をコントローラへ送る
6. コントローラが回転量を計算し、現在位置や移動量を把握する
という流れ！そのため、ロボシリンダは高精度な位置決めができるのです！
エンコーダーは、モーターがどれだけ回ったかを常に監視しています！この情報があるからこそ、ロボシリンダは狙った位置にピタッと止まれるんですね✨
まとめ
今回はロボシリンダを実際に分解し、内部構造やボールネジ、エンコーダなどの役割を紹介しました。
図面だけでは分からない構造を実際に見ることで、より理解が深まったのではないでしょうか。
次回は、ロボシリンダの選定方法について、推力・速度・モーメントの考え方を交えながら解説していきます！
