オートスイッチとは？

こんにちは設計くんです！

今回はSMCの「エアシリンダ」について解説していこうと思います！
エアシリンダは幅広い設備で使用されるエアアクチュエータですが、

「エアシリンダって何？」
「どうやって選定するの？」
「中はどうなっているの？」
「オートスイッチ？スピコン、何それ？🤨」

と疑問に思う方も多いのではないでしょうか。

そこで今回は、エアシリンダについて複数の記事に分けて、初心者の方にも分かりやすく解説していきます！

• 🤖第一弾：エアシリンダとは？
• 🔧第ニ弾：エアシリンダの構造を実物で解説🔧
• 📚第三弾：エアシリンダ選定方法
• 💪第四弾：エアシリンダの推力計算
• 🐾第五弾：エアシリンダの速度計算

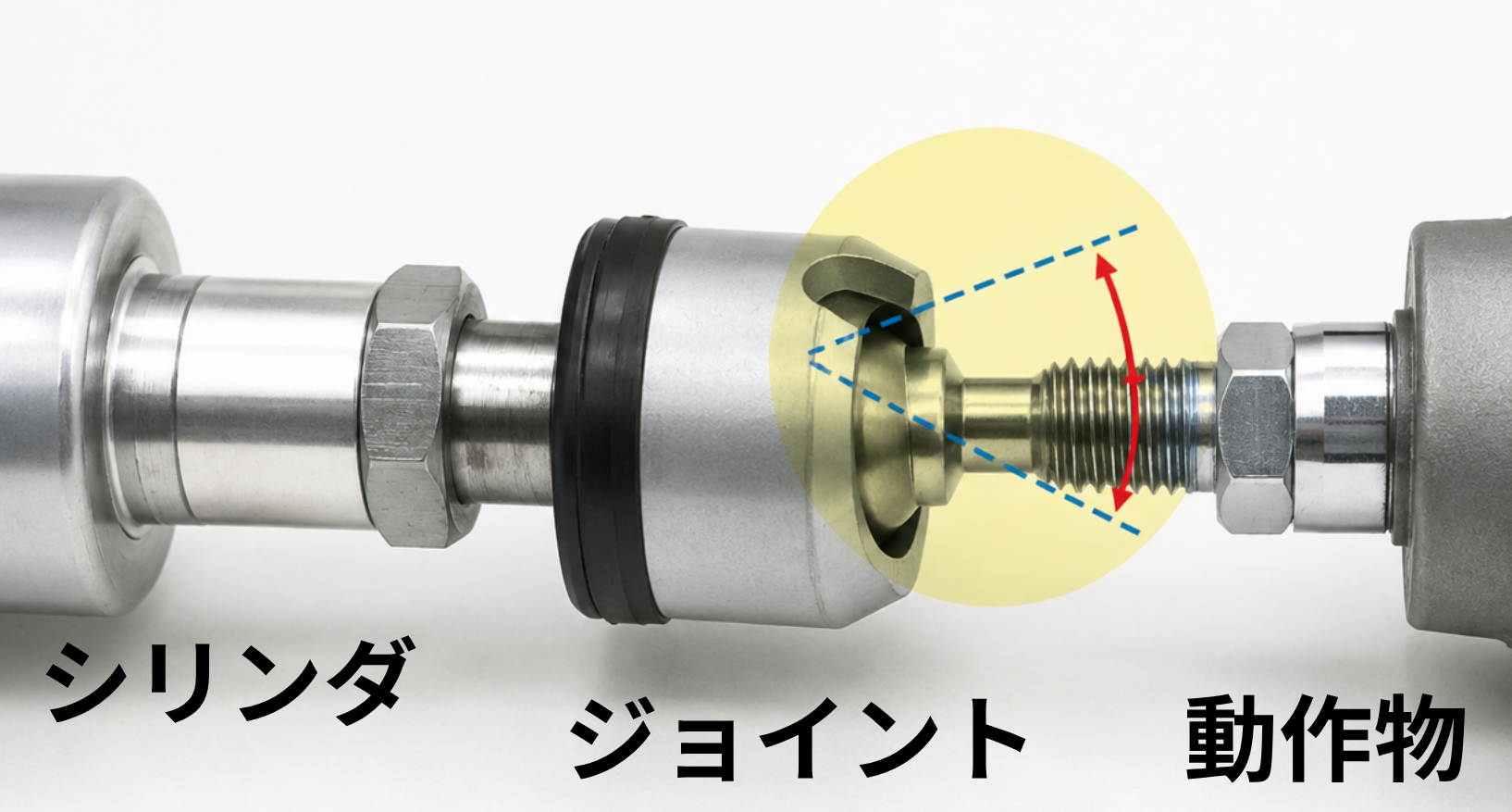

• 番外編１：なぜフローティングジョイントが必要なのか（📷実物写真あり）
• 番外編２：オートスイッチとは？（📷実物写真あり）　←　今回😎
• 番外編３：「SMC」代表シリーズの紹介・使い分け
• 番外編４：エアシリンダを使う際の注意点

オートスイッチとは？

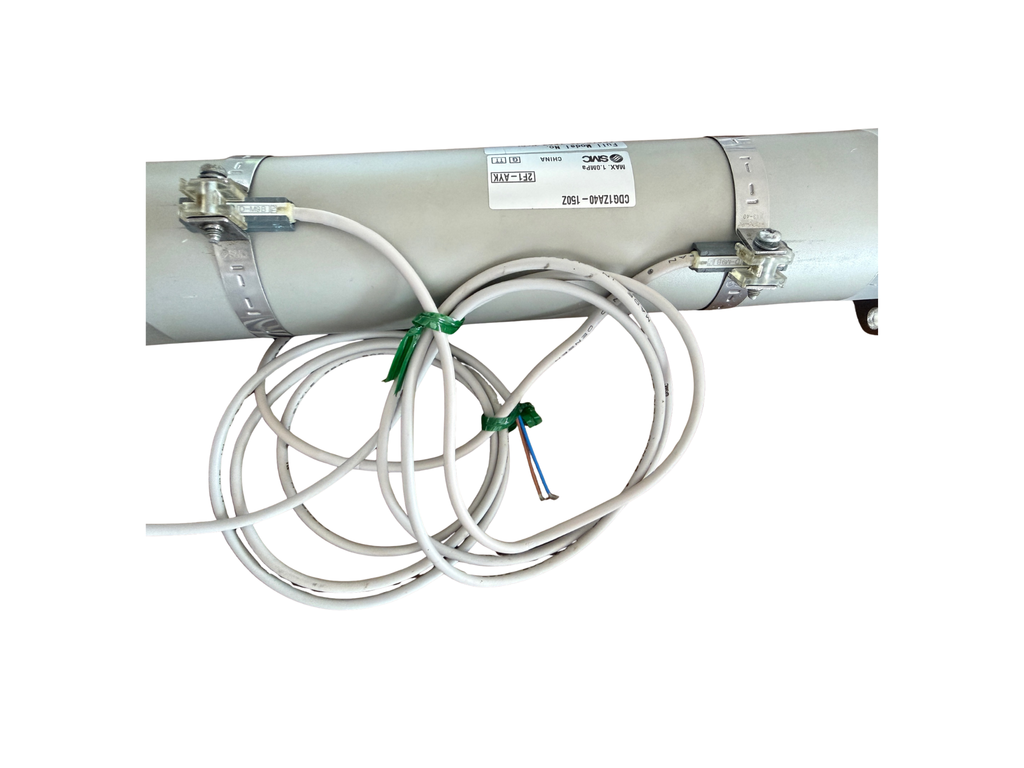

オートスイッチとは、エアシリンダのロッドが所定の位置まで移動したことを検出するセンサです。

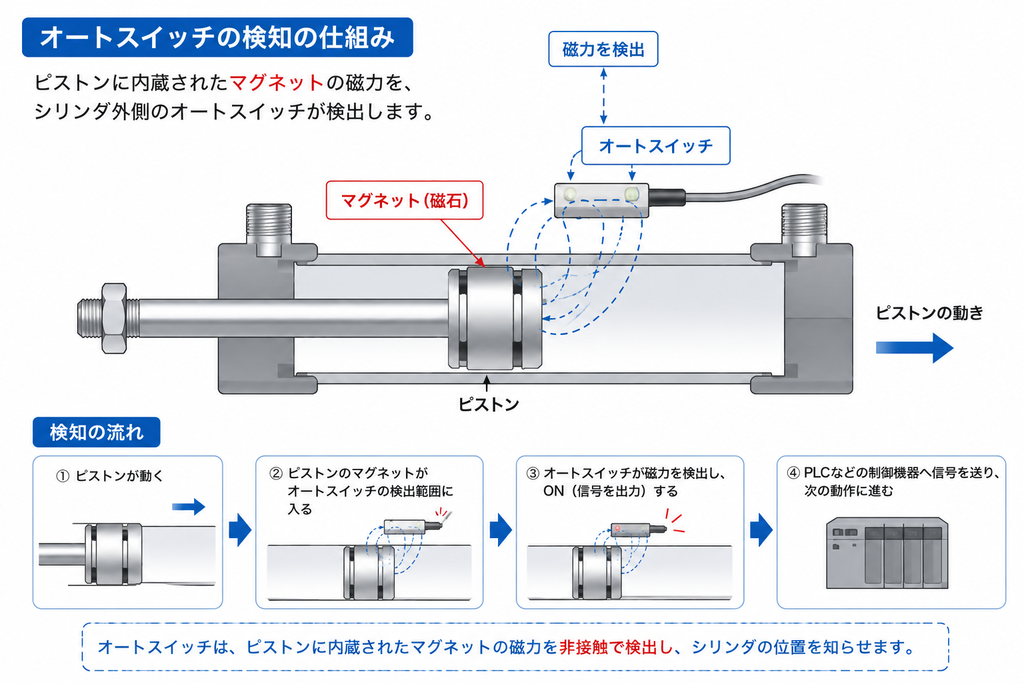

① 何を検出しているの？

シリンダ内部のロッドに付いているマグネット（磁石）を、シリンダ外側に取り付けたオートスイッチが検出する。

② オートスイッチは何のために使う？

オートスイッチはPLCなどに電気信号を送るために使用します。

例えば、

シリンダが伸び切ったら次の動作へ進みたい

という場合。

オートスイッチで「シリンダが伸びた！」ことを検出して、PLCなどに信号を送る。

つまり、

シリンダが動く
↓
所定位置に到達
↓
オートスイッチが検出
↓
PLCへ信号
↓
次の動作

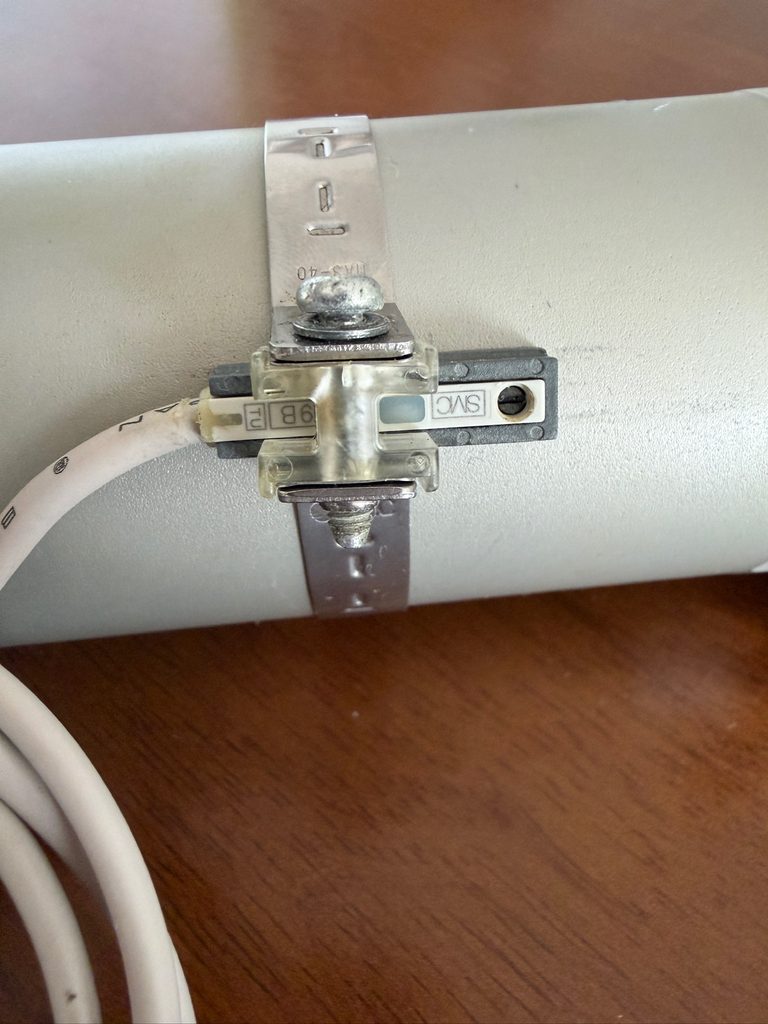

オートスイッチの取り付け位置

オートスイッチは、シリンダの外周面に取り付けて使用します。
設置する際は、オートスイッチの表示灯が確認しやすく、メンテナンスもしやすい位置に取り付けると便利です🔧表示灯が見やすい向きに取り付けると、調整やトラブル時の確認がしやすいためです。

オートスイッチ使用時の注意点⚠️

オートスイッチは便利な部品ですが、取り付ければ必ず正しく検出できるわけではありません。

ここでは、設計するときに注意したいポイントを紹介します！

① 取り付け位置に注意する

オートスイッチは、シリンダに内蔵されたマグネットの位置を検出しています。

そのため、シリンダの種類やオートスイッチの種類によって検出できる範囲が決まっています。

取り付ける際は、メーカーの取扱説明書やカタログを確認し、適切な位置に取り付けましょう。

② 周囲の磁気に注意する

オートスイッチは磁気を利用して検出するため、強い磁場を発生する機器の近くでは誤動作する可能性があります。

例えば、溶接機や電磁石、強力な磁石などの近くで使用する場合は注意が必要です。

③ シリンダを近づけすぎない

オートスイッチ付きのシリンダを複数並べて設置する場合、隣のシリンダの磁気の影響によって誤検出する可能性があります。

そのため、複数のシリンダを近接して配置する場合は、メーカーが指定している取付間隔を確認しましょう。

④ オートスイッチは「位置検出」に使う

オートスイッチは、基本的にシリンダのストローク端などの位置検出に使用します。

オートスイッチにはある程度の検出範囲があるため、数mm単位の高精度な位置検出には向いていません。

「シリンダが伸び切ったか」「戻り切ったか」といった確認には便利ですが、正確な位置決めが必要な場合は、別のセンサを検討する必要があります。

まとめ

今回は、エアシリンダに使用されるオートスイッチについて解説しました！

オートスイッチは、シリンダ内部のマグネットを検出し、シリンダが所定の位置まで移動したことを電気信号としてPLCなどに伝える部品です。

自動化設備では、

シリンダが動く
↓
所定の位置に到達
↓
オートスイッチが検出
↓
PLCへ信号を送る
↓
次の動作へ

というように、シリンダの位置を確認するために使用されています。

また、オートスイッチを使用する際は、

• 取り付け位置
• 周囲の磁気
• 隣接するシリンダとの距離
• 必要な検出精度

などにも注意が必要です。

オートスイッチは小さな部品ですが、自動化設備を正しく動かすために重要な役割を担っています。

実際の設備を設計するときは、**「どこまでシリンダが動いたら次の動作へ進むのか？」**を考えながら、適切な位置にオートスイッチを取り付けることがポイントです🔧

今回の記事が、オートスイッチについて知るきっかけになれば嬉しいです！
